Ninco Opel Astra 1:32 - Einbau

Jump Back

Jump Back

Bei Klebearbeiten am Slotcar empfehlen wir den 2-Komponenten-Kleber UHU PLUS 5 Min. (Schnellfest).
Benutzen Sie auf keinen Fall Sekundenkleber oder einen anderen Lösungsmittel-Klebstoff. Diese Kleber können den Kunststoff anlösen und verformen!

Deshalb:

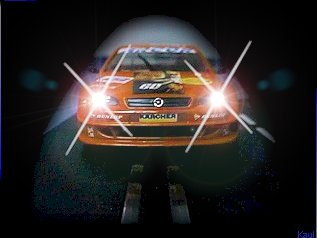

Bilder sagen mehr als Worte.

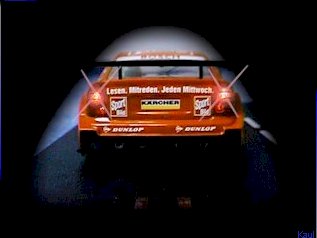

Hier zu erkennen: die schräg versetzten Rück- und Bremsleuchten.

Auswahl der Anschlußmöglichkeit.

Unsere Entscheidung vor Baubeginn des Opel Astra:

Anschlußmöglichkeit B)

Bei den LED’s ist der lange Anschluß “PLUS” (Anode) und der kurze Anschluß “Minus” (Kathode).

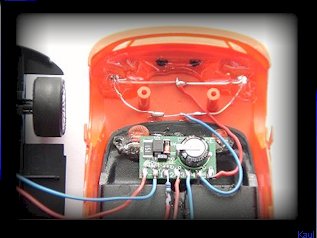

Plazierung der Platine in der Karosse in der Nähe der Vorderachse.

Platine mit 2-Komponenten-Kleber einkleben.

Anschluß-Pads mit Lötkolben und Zinn verzinnen.

Noch keine Bauteile verdrahten.

Herausnehmen der vorderen Scheinwerfergläser und Einsätze.

Aufräsen der Einsätze auf 3mm für Xenon LED’s.

Einkleben der Scheinwerfereinsätze und Xenon LED’s.

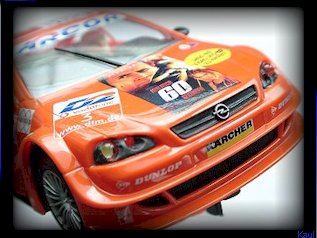

Die Scheinwerfergläser werden nicht mehr verwendet da diese Klarsichtbefestigungen besitzen, die genau vor den Xenon LED’s sitzen würden.

Die LED-Anschlüsse nicht kürzen, sondern zueinander biegen und verbinden.

Verdrahten auf Pad 4 und 5. Polung beachten!

Herausnehmen der hinteren Rückscheinwerfer.

Einbringen von 4 Bohrungen 3mm in die Karosse.

Rückscheinwerfer wieder einkleben, ohne die Bohrungen zu verschließen.

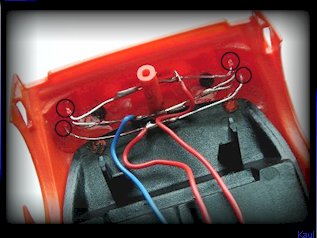

Rote 3mm LED’s von innen - durch die Bohrungen - gegen die Rückscheinwerfer kleben.

Verdrahten - 3-adrig - auf Pad 1, 2 und 3. Polung und Kabelführung beachten!

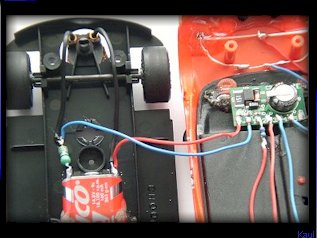

Die zwei letzten offenen Pads der Platine auf den Motor verdrahten. Polung beachten !

Minus vor den Widerstand ( Kabel zum Leitkiel ).

Der Widerstand kann auch entfernt werden. Dadurch wirkt die Motorbremse stärker.

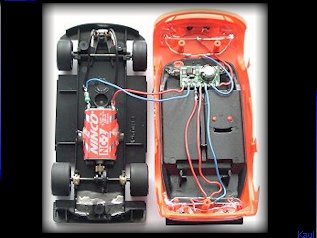

Der Überblick der Verdrahtung.

Das Fahrzeug schließen.

Dabei darauf achten, daß kein Kabel gequetscht wird und daß keine Kurzschlüsse z. B. durch Metallachsen, Metallteile oder durch ein direktes Berühren der Bauteile ( LED-Drähte und Platine ) entstehen.

Fertig.


Weitere technische Kniffe siehe beigefügte Einbauanleitung zum Bausatz.
