The Bridge / Die Brücke

Wir haben uns Gedanken über ein weiteres Problem gemacht. Wer kennt sie nicht. Die originale Brücke - Überfahrt genannt - von Carrera. Es gab sie schon als 2-teiliges Streckenstück für die alte Universal und es gibt sie auch heute noch für die 1:24er Exclusiv.

Wir konstruieren eine Strecke mit 3 Geraden vor und 3 Geraden hinter der Überfahrt. Was passiert? Genau. Gibt man etwas zu viel Gas auf diesem, eigentlich geraden Stück Strecke, so hebt das Auto am höchsten Punkt der Überfahrt ab und springt aus der Schiene - aus dem Slot. Es tritt eine Art Sprungschanzen- effekt auf. Das ist ärgerlich, da sich je nach Gestaltung der restlichen Strecke genau diese Passage als die fahrerisch schwierigste darstellt.

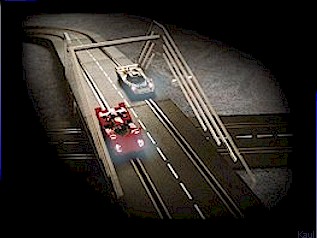

Wir haben für dieses Problem jetzt eine saubere Lösung. Die SLOTCAR32-Bridge-2 . Wir haben diese Brücke aus Plexiglas entwickelt. Sie ist schnell auf- und abgebaut - durch die Verbindungskonstruktion mit Gewindestangen - , macht sich beim Verstauen super klein und besitzt das Design einer modernen Autobahn-Spannbrücke.

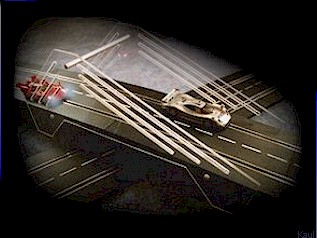

Der Vorteil: Man legt z.B. 3 Geraden einfach durch die zwei Querstangen der Brücke und hebt an dieser Stelle die Strecke vom Grund um nur 70mm an. Das ist ausreichend für das Überqueren der kreuzenden Strecke.
Die Steigung und das Gefälle bei dieser Brückenkonstruktion ist so gering, daß ein Slotcar dies kaum wahrnimmt. Keine Sprungschanze - kein Springen der Autos aus der Bahn. Die Breite der Brücke ist ausgelegt für die Standardgerade der 1:24 Carrera Exclusiv Schiene ohne Randstreifengeraden.

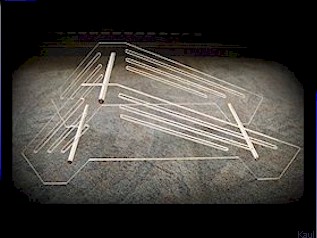

Die Stückliste der SLOTCAR32-Bridge-2 ( 2-spurige Brücke ):

> 2 x Plexiglas-Seitenteil ( B 560mm x H 240mm x 6mm ) im
  Spannbrücken-Design
> 3 x Gewindestange 202mm lang / M 6
> 3 x Aluminium-Rohr 200mm lang mit 10mm Außendurch-
  messer und 7mm Innendurchmesser
> 6 x Hülsenmutter M 6 x 15mm - Messing/Nickel


Da die Fräsungen im Plexiglas sehr kostenintensiv sind, bieten wir die Brücke nicht als Fertigteil an sondern schlagen den Nachbau vor.
Entweder aus Acrylglas, Kunststoff oder Holz.

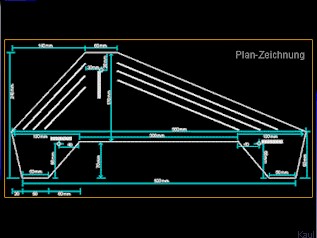

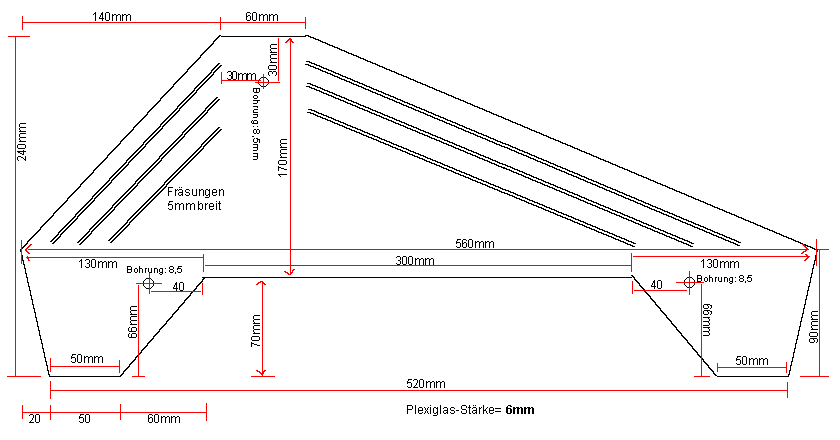

Hier finden Sie die Maßzeichnung der Brückenteile.
